Validation des attributs d'un TE

Règle 1: Dans un TE (TA) valide, tous les attributs directs (simples et complexes) dépendent de chaque identifiant entier du TE (TA). On dit aussi que l'identifiant d'un TE (ou TA) détermine tous les autres attributs du TE (TA). Sinon le TE (TA) est incorrectement défini.

Dans l'exemple, tous les attributs dépendent de l'identifiant entier NumP. Le TE PERSONNE est donc correctement défini.

EXERCICE

Indiquez si le schéma ci-dessous est correctement défini et motivez votre affirmation. S'il ne l'est pas, proposez une solution adéquate.

SOLUTION (Cliquez ici pour plus d'informations)

Règle 2: un attribut direct (du premier niveau) dépend de l'identifiant. Un attribut du ième niveau peut dépendre d'une combinaison d'attributs du même niveau et de niveaux supérieurs contigus.

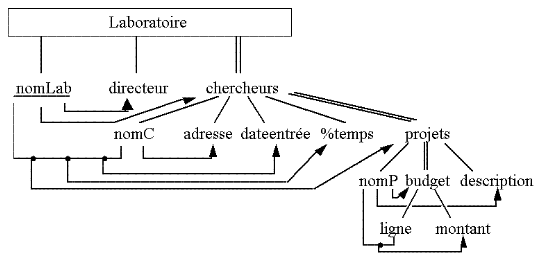

Les attributs du TE Laboratoire ci-dessous respectent la règle 2 :

les attributs directs, directeur et chercheurs, dépendent de l'identifiant, nomLab;
l'attribut du 2ème niveau, adresse, dépend de nomC; ce qui signifie que l'adresse du chercheur ne dépend que du chercheur et pas du laboratoire; si le même chercheur (nomC) apparait dans deux occurrences de Laboratoire, il y apparaitra avec la même adresse;
les attributs du 2ème niveau, data-entrée, %temps et projets, dépendent de (nomC, nomLab); ce qui signifie que si un chercheur travaille dans deux laboratoires (par exemple à mi-temps), il peut y être entré à des dates différentes, travailler sur des projets différents ...
l'attribut du 4ème niveau, montant, dépend de (nomP, ligne), ce qui signifie que le montant alloué à chaque ligne (matériels, fonctionnement, ...) dépend du projet et de la ligne.
